Jako dostawca tytanowych rur spawalniczych rozumiem kluczowe znaczenie zapobiegania utlenianiu podczas procesu spawania. Utlenianie może znacząco pogorszyć jakość tytanowych rur spawalniczych, prowadząc do pogorszenia właściwości mechanicznych, zmniejszonej odporności na korozję i ogólnego krótszego okresu użytkowania. Na tym blogu podzielę się kilkoma skutecznymi metodami zapobiegania utlenianiu podczas spawania tytanowych rur spawalniczych.
Zrozumienie mechanizmu utleniania tytanu
Tytan jest metalem wysoce reaktywnym, zwłaszcza w podwyższonych temperaturach. Kiedy tytan podczas spawania jest wystawiony na działanie tlenu, azotu lub wodoru, może tworzyć na powierzchni tlenki, azotki i wodorki. Związki te mogą powodować kruchość, porowatość i pękanie spoiny, co zagraża integralności rury. Szybkość utleniania tytanu rośnie wykładniczo wraz z temperaturą, dlatego podczas spawania kluczowa jest kontrola temperatury i otaczającej atmosfery.
Przygotowanie do spawania
Czyszczenie materiału
Przed spawaniem należy dokładnie oczyścić powierzchnie tytanowych rur spawalniczych. Wszelkie zanieczyszczenia, takie jak olej, smar, brud lub warstwy tlenków, mogą reagować z tytanem podczas spawania i sprzyjać utlenianiu. Do czyszczenia powierzchni rur użyj odpowiedniego rozpuszczalnika, takiego jak aceton lub alkohol izopropylowy. Po czyszczeniu dokładnie osusz rury, aby zapobiec utlenianiu się wilgoci.
Przygotowanie krawędzi
Prawidłowe przygotowanie krawędzi jest niezbędne dla uzyskania wysokiej jakości spoiny. Krawędzie rur należy obrobić maszynowo w celu uzyskania gładkiego wykończenia o określonym kącie skosu. Zapewnia to dobre stopienie i zmniejsza ryzyko niepełnej penetracji, która może uwięzić tlen i prowadzić do utleniania. Na przykład, w zależności od grubości rury, można zastosować fazę V lub U.
Kontrola atmosfery spawania
Osłona gazu obojętnego
Jednym z najskuteczniejszych sposobów zapobiegania utlenianiu podczas spawania tytanu jest zastosowanie osłony gazu obojętnego. Argon i hel są powszechnie stosowanymi gazami obojętnymi, ponieważ nie reagują z tytanem. Podczas spawania na obszar spawania kierowany jest ciągły strumień gazu obojętnego, który wypiera tlen i inne gazy reaktywne.
- Spawanie TIG: Podczas spawania wolframem w gazie obojętnym (TIG) do wytworzenia łuku używana jest elektroda wolframowa, a jeziorko spawalnicze jest chronione osłoną gazu obojętnego. Natężenie przepływu gazu należy dokładnie wyregulować, aby zapewnić całkowite pokrycie obszaru spawania. Na przykład w przypadku cienkościennych rur spawalniczych z tytanu wystarczające może być natężenie przepływu gazu wynoszące 10–15 litrów na minutę, natomiast w przypadku grubszych rur może być wymagane większe natężenie przepływu wynoszące 15–20 litrów na minutę.
- Spawanie MIG-em: Spawanie metalem w gazie obojętnym (MIG) można również stosować do spawania tytanu. Podobnie jak w przypadku spawania TIG, do ochrony jeziorka spawalniczego stosuje się gaz osłonowy. Spawanie MIG wymaga jednak bardziej precyzyjnej kontroli przepływu gazu i parametrów spawania, aby zapobiec utlenianiu.
Gaz zapasowy
Oprócz przedniej osłony gazowej, do spawania tytanu niezbędny jest także gaz podkładowy. Gaz podkładowy chroni tylną stronę spoiny przed utlenianiem. Do dostarczania gazu podkładowego można zastosować uchwyt gazoszczelny lub osłonę wleczoną. Na przykład podczas spawania aTytanowa rura spawalniczamożna zastosować miedzianą podkładkę z kanałami gazowymi, aby zapewnić ciągły dopływ gazu obojętnego do tylnej strony spoiny.
Optymalizacja parametrów spawania
Prąd i napięcie spawania

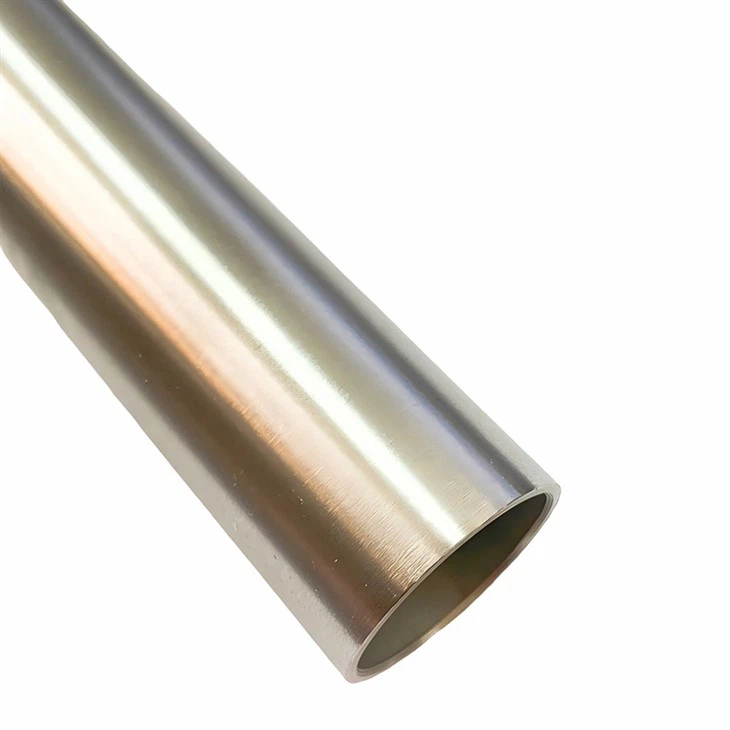

Należy starannie dobrać prąd i napięcie spawania, aby zapewnić prawidłowe stopienie bez przegrzania tytanu. Wysokie prądy spawania mogą podnieść temperaturę obszaru spawania, co z kolei zwiększa ryzyko utleniania. Z drugiej strony, niskie prądy spawania mogą powodować niepełne stopienie. Na przykład dla ARura spawalnicza Gr12 z tytanuprzy określonej grubości ścianki optymalny prąd i napięcie spawania można określić na podstawie testów spawania.
Prędkość spawania
Prędkość spawania ma również wpływ na proces utleniania. Mała prędkość spawania może spowodować, że obszar spawania będzie przez dłuższy czas wystawiony na działanie atmosfery, zwiększając ryzyko utleniania. Jednakże duża prędkość spawania może prowadzić do niepełnego stopienia. Dlatego prędkość spawania należy dostosować do prądu spawania, napięcia i grubości rury.
Obróbka po spawaniu
Kontrola szybkości chłodzenia
Po spawaniu należy kontrolować szybkość chłodzenia tytanowej rury spawalniczej, aby zapobiec tworzeniu się kruchych faz. Duża szybkość chłodzenia może powodować naprężenia wewnętrzne i pękanie, natomiast bardzo mała szybkość chłodzenia może sprzyjać wzrostowi warstw tlenkowych. Zastosuj odpowiednią metodę chłodzenia, taką jak chłodzenie powietrzem lub wymuszone chłodzenie powietrzem, w zależności od rozmiaru i grubości rury.
Obróbka powierzchniowa
Po spawaniu powierzchnia tytanowej rury spawalniczej może nadal zawierać drobne warstwy tlenku. Aby usunąć te tlenki i poprawić wykończenie powierzchni, można zastosować obróbkę powierzchniową po spawaniu. Można stosować takie metody, jak trawienie lub polerowanie mechaniczne. Trawienie polega na zanurzeniu rury w roztworze chemicznym w celu rozpuszczenia warstw tlenków, natomiast polerowanie mechaniczne wykorzystuje materiały ścierne w celu usunięcia tlenków.
Studium przypadku: Zapobieganie utlenianiu w rurach spawanych z tytanu dużego kalibru
Kiedy mamy do czynienia zTytanowa rura spawalnicza dużego kalibruwyzwania związane z zapobieganiem utlenianiu są jeszcze większe. Duża powierzchnia i grubość rury wymagają bardziej precyzyjnej kontroli atmosfery i parametrów spawania.
W ramach niedawnego projektu spawaliśmy wielkokalibrowe rury tytanowe dla zakładu przetwórstwa chemicznego. Aby zapobiec utlenianiu, zastosowaliśmy kombinację argonu o wysokiej czystości zarówno w osłonie gazowej z przodu, jak i z tyłu. Zoptymalizowaliśmy także parametry spawania, m.in. niższy prąd spawania i wyższą prędkość spawania, aby zmniejszyć dopływ ciepła. Po spawaniu dokładnie kontrolowaliśmy szybkość chłodzenia i wykonaliśmy obróbkę powierzchni po spawaniu. W rezultacie zespawane rury uzyskały doskonałą jakość, bez widocznych oznak utleniania i spełniły rygorystyczne wymagania klienta.
Wniosek
Zapobieganie utlenianiu podczas spawania tytanowych rur spawalniczych jest złożonym, ale kluczowym procesem. Stosując powyższe metody, obejmujące przygotowanie przed spawaniem, kontrolę atmosfery spawalniczej, optymalizację parametrów spawania i obróbkę po spawaniu, możemy zapewnić wysokiej jakości spoiny o doskonałych właściwościach mechanicznych i odporności na korozję.
Jeśli potrzebujesz wysokiej jakości tytanowych rur spawalniczych lub masz jakiekolwiek pytania dotyczące procesu spawania, skontaktuj się z nami w celu dalszej dyskusji i zakupu. Zależy nam na dostarczaniu Państwu najlepszych produktów i usług.
Referencje
- Norma AWS D16.1/D16.1M:20 dotycząca wymagań jakościowych w spawalnictwie lotniczym – spawanie termojądrowe
- Kodeks ASME dotyczący kotłów i zbiorników ciśnieniowych, sekcja IX – Kwalifikacje w zakresie spawania i lutowania twardego
